YB3系列预装式变电站

详细介绍

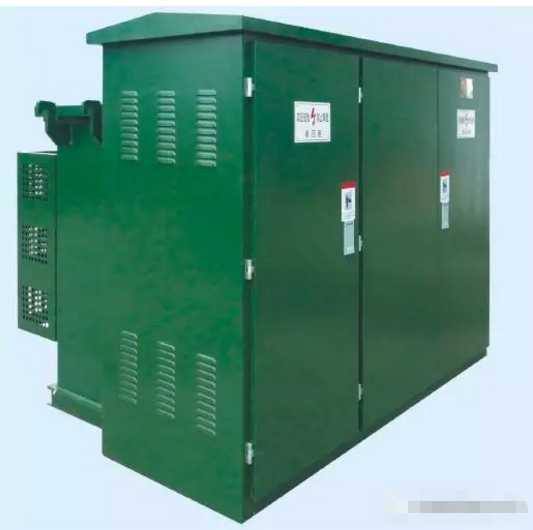

YB-12/0.4预装式变电站是国产化美式箱变。该产品作为电缆化配电网中重要的供电单元，集高压控制、保护、变电、以及配电设备于一体的成套预装产品，广泛应用于城乡配电网之中。

箱式变电站外壳采用钢板或者合金板，配有双层顶盖，隔热性好。外壳及骨架全部经过防腐处理，具有长期户外使用的条件。外形及色彩可与环境相互协调一致。安装方便，在箱式变电站的基础下面设有电缆室，而在低压室内设有人孔可进入电缆室进行工作。从体积上看，欧式箱变由于内部安装常规开关柜及变压器，产品体积较大。美式箱变由于采用一体化安装体积较小。

主要特点

过载能力强，允许过载2倍2个小时，过载1.6倍7个小时而不影响箱变寿命。

采用肘式插接头，可以十分方便高压进线电缆的连接，并可在紧急情况下作为负荷开关使用，即可带电拔插。

采用双熔断器保护，插入式熔断器（BAY—o—net）为双敏熔丝（温度、电流）保护箱变二次侧发生的短路故障。后备限流保护熔断器（ELSP）保护箱变内部发生的故障，用于保护高压侧。

变压器一般采用高燃点油（FR3）。

高压负荷开关保护用熔断器等全部元件都与变压器铁芯、绕组放在同一油箱内。

运输、安装及维护

1.运输

1）出厂的变电站应按油箱中油位计指示注满25#（或45#）变压器油。运输和装卸时，不准倒置和翻转，不得撞击零件，不准强烈震动。

2）变电站在吊装移位时应特别注意，起吊钩应购在油箱的吊钩上，要缓缓起吊，以免钢丝绳将变电站表面油漆损伤，甚至引起整台变电站重心偏移、倾斜、跌落。

2.安装

1）变电站在现场安装时，应注意柜体表面油漆的保护，不允许气压表、油位计、插入式熔断器的手柄和绝缘套管元件有碰撞、裂痕等，螺钉无松动。
