箱式变电站

详细介绍

箱式变电站，又叫预装式变电所或预装式变电站。是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

二、箱式变压器分类及美式与欧式的区别

组合式变电站（简称美式箱变）预装式变电站（简称欧式箱变）

美式箱变按照油箱结构分为共箱式和分箱式两种，欧式箱变采用环网型和终端型两类。

三、拼装式、欧变、美变概念

（一）拼装式变电站。拼装式变电站将高、低压成套装置及变压器装入金属箱体，高、低压配电装置间还留有操作走廊。这种型式的箱式变体积较大，已较少使用。

（二）组合装置型变电站。

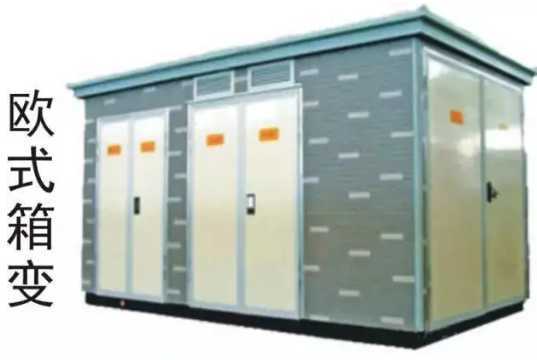

组合装置型变电站的高、低压配电装置不使用现有的成套装置，而是将高、低压控制、保护电器设备直接装入箱内，使之成为一个整体。由于总体设计是按免维护型考虑的，箱内不需要操作走廊。这样可以减小箱式变的体积，这种型式是欧式箱变，是普遍采用的型式。

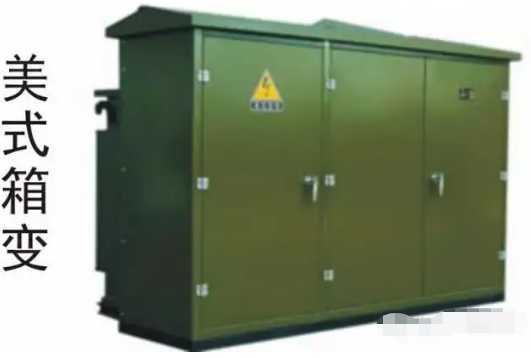

（三）一体型变电站。一体型变电站就是所谓的美式箱变。它是在简化高、低压控制、保护装置的基础上，将高、低压配电装置与变压器主体一齐装入变压器油箱，使之成为一个整体。这种型式的箱式变体积更小，其体积近似于同容量的普通型油浸变压器。仅为同容量欧式箱变体积的1/3左右。2.2美变、欧变主要区别

美变，高压保护由插入式熔丝、后备熔丝＋负荷开关组成；

欧变，高压保护按负荷投切频次，选择压气式、真空和SF6负荷开关＋熔断器组成；容量较灵活。

美变和欧变最大的区别就在高压部分，美变高压接线方式仅两种，环网（双电源）或者终端供电。而欧变由独立的高压单元，形式可以根据客户要求定制。欧变由于各个功能单元独立，因此，各个单元（高压、变压器、低压）可以按照用户要求定制。美变由于高压限制，以及自身体积小，功能远不如欧变灵活。但是它比欧变便宜得多。2.3美式箱变特点

优点：体积小占地面积小、便于安放、便于伪装，容易与小区的环境相协调。可以缩短低压电缆的长度，降低线路损耗，还可以降低供电配套的造价。

缺点：供电可靠性低；无电动机构，无法增设配电自动化装置；无电容器装置，对降低线损不利；由于不同容量箱变的土建基础不同，使箱变的增容不便；当箱变过载后或用户增容时，土建要重建，会有一个较长的停电时间，增加工程的难度。

应用：美式箱变适用于对供电要求相对较低的多层住宅和其他不重要的建筑物的用电。根据我们的实际使用情况看，美式箱变配上小型的环网开关站后，完全适用多层住宅的供电需求。因为就是箱变发生故障，对居民的影响不大，但不适应于小高层和高层。

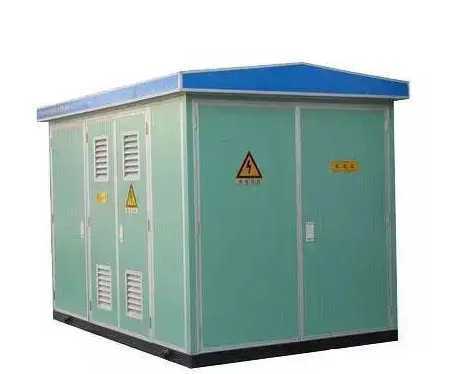

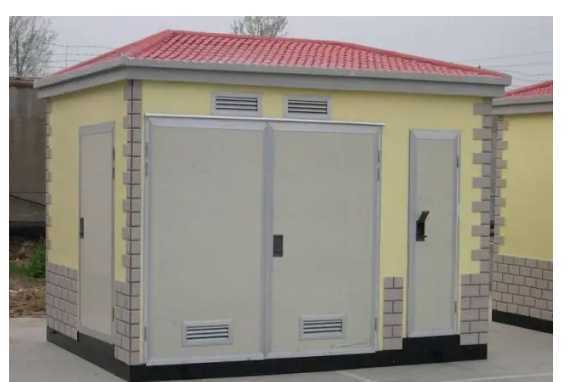

欧式箱变
