配电箱

详细介绍

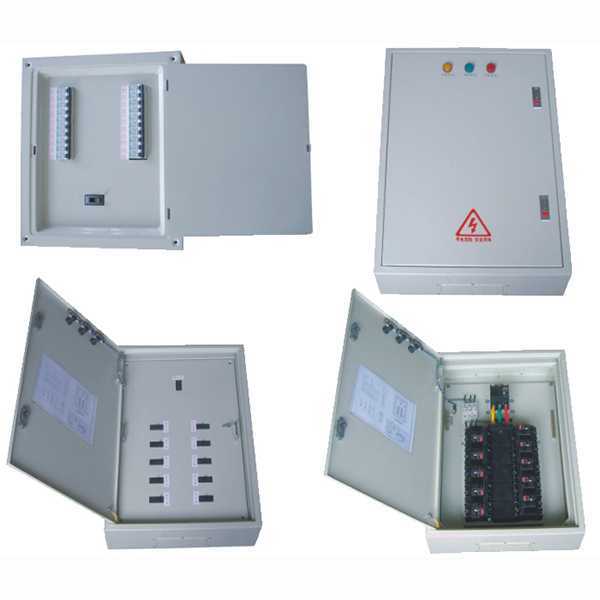

配电箱是一个小型的电源分配箱，内部包含电源开关和保险装置。结构比较简单，多用于终端电源分配。配电箱是供电系统中的最后一级配电设施，一个配电箱可以是一个电源进线和多个供电输出回路，从配电箱引出供电输出回路至各个用电负荷，由于配电箱的体积较小，不能放入大型配电设备，所以配电箱的容量都不大，一般4-8个小负荷用一个配电箱，配电箱布置在供电负荷的中心地带，用电缆或者电线将电送到负荷。

（2）那配电柜，又是怎么区分？

配电箱

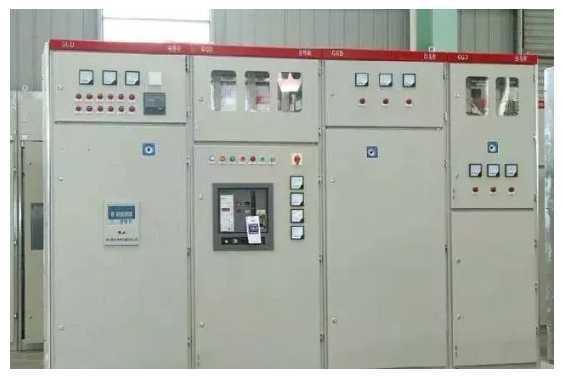

配电柜是配电箱的上一级配电设备，其体积较大，其中可以放入较大的电气设备，所以一般作为中等容量负荷的配电设备，包括了配电箱、电动机等，其适用容量在各个工艺领域中有不同，一般在几个千瓦到几十个千瓦。在传统配电箱提供漏电保护和短路保护的基础上，还提供过压保护、打火断电、雷击保护、自动供电、温度保护、功率限定、故障记录、自检功能、学习记忆、移动互联可视化和数字化等功能。

功能上的区分

简单地说，分配电能的箱体叫配电箱，配电箱主要用作对用电设备的控制、配电，对线路的过载、短路、漏电起保护作用。配电箱安装在各种场所，如学校、机关、医院、工厂、车间、家庭等，如照明配电箱、动力配电箱等。配电箱体积小，可暗设在墙内，可矗立在地面。

二、

配电箱安装要求

配电箱

为了保证使用安全，配电箱与采暖管道距离不应小于300mm；与给排水管道不小于200mm；与煤气管、表不应小于300mm。

配电箱不应设在散热器上方，也不应安装在水池的上下侧，如果必须安装在水池两侧的，要有防水、放电措施。

配电箱不应设在楼梯踏步的侧墙上。配电箱如安装在墙角处，其位置应能保证箱门向外开启180℃。配电箱也不宜设在建筑物的纵横墙交接处，不宜设在建筑物外墙内侧，防止室内、外温差变化大，箱体结露产生不安全。普通砖砌体墙，在门、窗、洞口旁设置配电箱时，箱体边缘距门、窗、洞口边缘不宜小于370mm。宽度300mm及其以上的配电箱，其顶部要设置过梁。

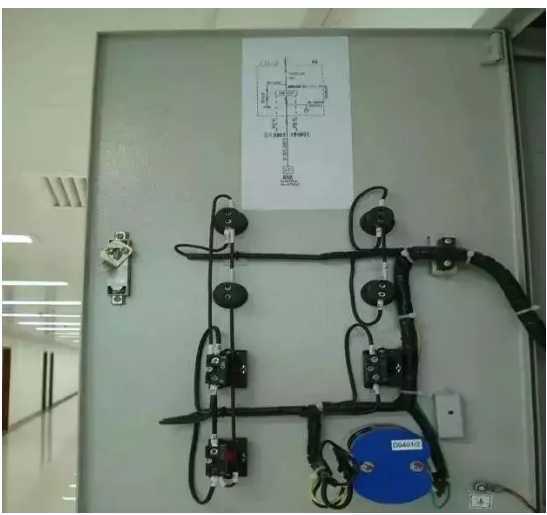

（1）动力箱二次线归顺整齐，带电箱盖跨接良好

（2）消防控制室、消防水泵房、防烟与排烟风机房的消防用电设备及消防电梯等的供电，应在其配电线路的最末一级配电箱处设置自动切换装置

三、注意事项

不同回路的PE线不能压接在同一端子上，无法保证每一回路的用电安全。

金属线槽、桥架不能作为其他设备接地的连续导体。

插座PE线不能串接。

电缆中用于接地的PE线端头部没用热缩管或黄绿相间的色带标识。

住宅开关箱要加过欠压保护器。

配电箱预制敲落孔铁片掉后要封堵，进线口要有护口或护套。

汇流排的一个端子最多压两根线-要用搪锡和线鼻子。
