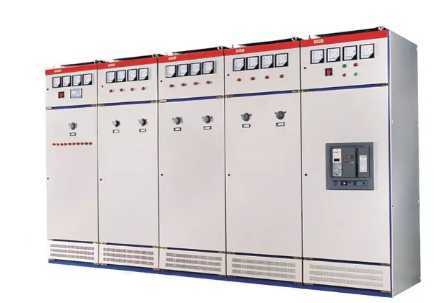

GGD型交流低压配电柜适用于发电厂、变电所、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流至3150A的配电系统中，作为动力，照明及配电设备的电能转换、分配、控制之用。
GGD交流低压配电柜是本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。
一、使用条件 1. 周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。 2. 大气条件：空气清洁，相对温度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到由于温度变化，有可能会偶然地产生适度的凝露。 3. 海拔高度不超过2000m。 4. 本装置适应于以下温度的运输和储存过程：-25℃至55℃的范围之间，在短时间内（不 超过24h）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。 5. 如果上述使用条件不能满足时，应由用户和制造厂协商解决。 6. 当本装置使用海上石油和核电站时，应另行签订技术协议。 二、产品型号及含义 G G D □ □ □ G—交流低压配电柜 G—电器元件固定安装、固定接线 D—电力用柜 □—设计序号 1：分断能力为15KA 2：分断能力为30KA 3：分断能力为50KA □—--主电路方案代号 □—辅助电路方案代号
三、结构特点
1、GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
2、 GGD柜充分考虑散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3、柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
四、使用注意事项
1、本产品为不靠墙安装、单面（正面）操作、双面开门维修的低压配电柜、产品的维修通道及柜门、必须经考核合格专业人员方可进入或开启进行操作、检查和维修。
2、空气断路器、经过多次合分后，会使主触头局部烧伤和产生碳类物质，会使接触电阻增大，应定期对空气断路器按其使用说明书进行维修和检修。
