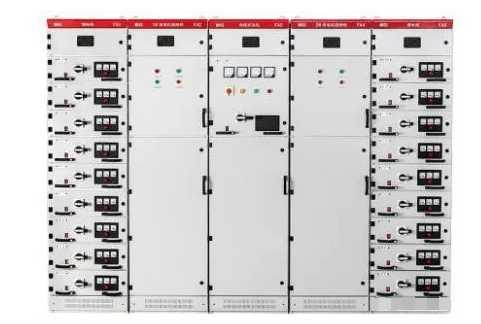

我们来先学习MNS低压抽出式开关柜的电气性能
a．额定绝缘电压(AC) 660V/1000V
什么是额定绝缘电压，所谓额定绝缘电压，是一个与电气间隙和爬电距离有关的电压值。额定工作电压中最大值视作额定绝缘电压，在任何情况下，最大额定工作电压不超过额定绝缘电压。
b．额定工作电压(AC) 400V/690V
我们在来了解额定工作电压，一般额定电压是指相间电压，即线电压，设备长期正常运行的工作电压。我国国内大多数电压为交流380V，频率50Hz（在变压器或者发电机的低压侧端口处空载电压为400V）。
c．主母线最大工作电流 6300A
这个意思就是它的主母排（或水平母线）最大载流量是6300A；也可以说它的进线柜最大额定电流可以到6300A；
d．主母线短时(1s)耐受电流 80kA （有效值）
也叫热稳定电流，是指在规定的短时间内（比如1秒），设备能够承受的电流的有效值是80KA；
e．主母线额定峰值耐受电流 176kA （最大值）
又称动稳定电流，在规定的使用和性能条件下,开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。
f．配电母线(垂直母线)最大工作电流 1000A
就是它的垂直通道母线的最大工作电流
g．额定频率：50/60Hz
频率都是50Hz
h. 防护等级：IP40
其实是代表防尘等级为4,防水等级为0(无防护)，防尘等级4,即:防护1.0mm直径和更大的固体外来体,使用探测器,球体直径为1.0mm,不应完全进入。
再来看看它的分类（功能分类）
进线柜：负责把一台变压器低压侧连接到一段母线上，并提供对该段母线的保护与控制等功能；
母联柜：当其中一段母线电源侧故障而导致失电，负责把两段母线接通，并提供该段母线的保护与控制等功能；
馈电贵：也叫出线柜，作用是将电能输送到利用电能工作的地方，即送给负载，它可以在正常情况下合闸送电和分闸断电，并在事故状态下及时断开开关，将事故电路停电。
电容柜：主要作用是提高线路的功率因数
它的功能
作为电能分配转换、马达控制、无
功功率补偿等之用
保护人身防止触电(直接和间接接触)
保护设备防止外界影响：溅水 挤压 振动 电磁波辐射 防止动物进入 (蛇, 鼠, 鸟……)
还有它的使用环境（这个也不能忽视哟）
适用于温度-5℃~40℃，日平均温度≤＋35℃
相对湿度：＋40℃时≤50%， ＋20℃时≤90%
海拔高度不超过2000m
运输和储存：－25℃~＋55℃

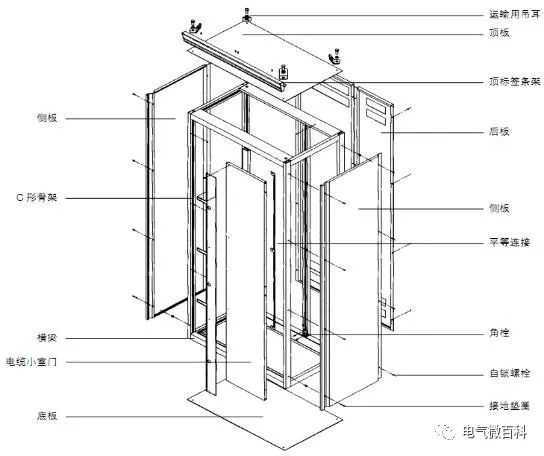

主要结构了解一下（身材还可以）
柜体：开关柜的外壳骨架及内部的安装、支撑件
母线：一种可与几条电路分别连接的低阻抗导体
功能单元：完成同一功能的所有电气设备和机械部件的组成体（包括进线单元和出线单元）
