三相变压器

详细介绍

采用三相三线制或三相四线制供、配电，因而广泛使用三相变压器。它是供配电系统中最关键的设备，其作用是将供配电系统中的电力电压升高或降低，以利于电力的合理输送、分配和使用。作为电气技术人员，只有掌握了三相变压器的基本知识，对它的结构与分类、铭牌、额定值、电路系统和磁路系统非常熟悉，才能安全可靠地使用它，充分发挥它的作用。

1.信号温度计 2.铭牌 3.吸湿器 4.油枕 5.油位指示器 6.防爆管 7.气体继电器

8.高压套管 9.低压套管 10.分接开关 11.油箱及散热油管 12.铁心 13.绕组 14.放油阀

15.小车 16.接地端子

三相变压器主要由铁心、绕组、油箱、冷却装置和保护装置等部件组成。三相电力变压器铁心均采用心式结构，通常心式结构的铁心采用交叠式的叠装工艺。绕组是三相电力变压器的电路部分。

图为铁心

油箱由箱体、箱盖、散热装置、放油阀组成，其主要作用是把变压器连成一个整体及进行散热。内部是绕组、铁心和变压器油。变压器油既有循环冷却和散热作用，又有绝缘作用。绕组与箱体（箱壁、箱底）有一定的距离，由油箱内的油作绝缘层隔离

图为油箱

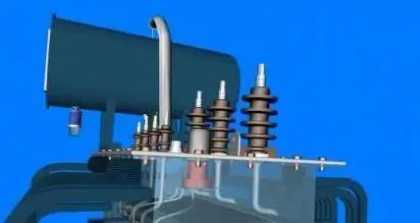

高低压套管，套管为瓷质绝缘管，内有导体，用于变压器一、二次绕组接入端和引出端的固定和绝缘。

图为高低压套管

气体继电器，容量在800KVA及以上的油浸式变压器，户内式的变压器容量在400KVA及以上才安装，用于在变压器油箱内部发生故障时进行气体继电保护。

图为气体继电器

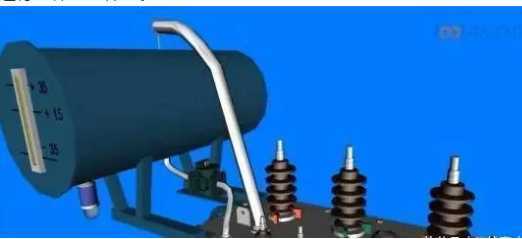

储油柜，又称油枕，内储有一定的油，它的作用一是补充变压器因油箱渗油和油温变化造成的油量下降，二是当变压器油发生热胀冷缩时保持与周围大气压力的平衡。其附件吸油器与油枕内油面上方空间相连通，能够吸收进入变压器空气中的水分，以保证油的绝缘强度。防爆管，其作用是防止油箱发生爆炸事故。分接开关，用于改变变压器的绕组匝数以调节变压器的输出电压。变压器调节电压的方法是在其某一侧绕组上设置分接，以切除或增加一部分绕组的线匝，改变绕组匝数，从而达到改变电压比的目的。
