大家好,今日份更新高压开关柜基础知识,后续更多精彩请继续关注我们哦~

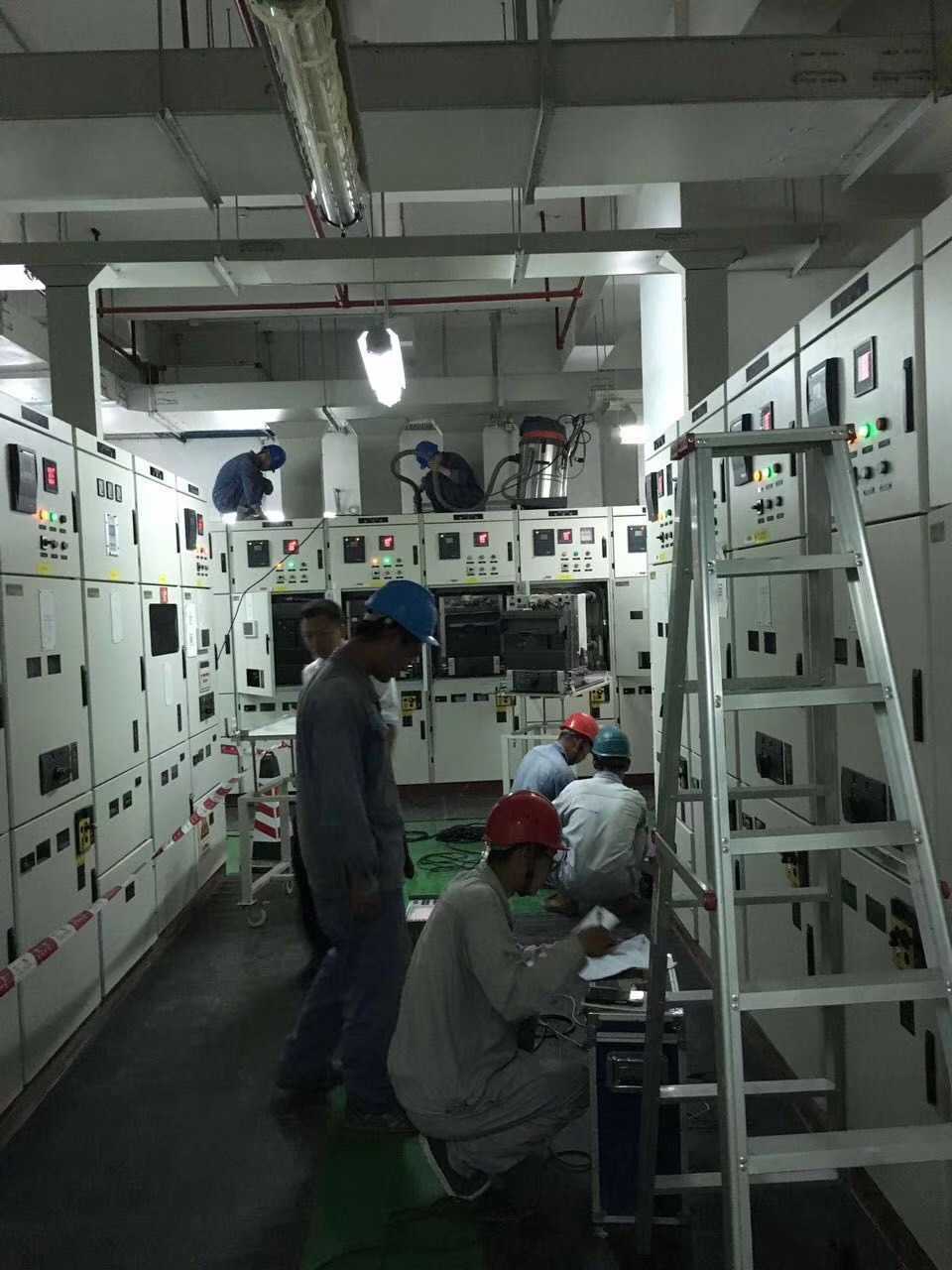

开关柜具有架空进出线、电缆进出线、母线联络等功能。主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场所。
二,组成
开关柜应满足"交流金属封闭开关设备标准"的有关要求,由柜体和断路器二大部分组成,柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
1,材料
冷轧钢板或角钢(用于焊接柜)
敷铝锌钢板或镀锌钢板(用于组装柜)
不锈钢板(不导磁性)
铝板((不导磁性)
2.柜体的功能单元:
主母线室(一般主母线布置按"品"字形或"1"字形两种结构
断路器室
电缆室
继电器和仪表室
柜顶小母线室
3,电器元件
柜内常用一次电器元件(主回路设备)常见的有如下设备:
电流互感器简称CT,
电压互感器简称PT
接地开关
避雷器
隔离开关
高压断路器
高压接触器
高压熔断器
高压带电显示器
绝缘件
高压电抗器
负荷开关
高压单相并联电容器
柜内常用的主要二次元件(又称二次设备或辅助设备,是指对一次设备进行监察、控制、测量、调整和护的低压设备),常见的有如下设备:
继电器,电度表,电流表,电压表,功率表(如图),功率因数表,频率表,熔断器,空气开关,转换开关,信号灯,电阻,按钮,微机综合保护装置等等。
三,五防
1、高压开关柜内的真空断路器小车在试验位置合闸后,小车断路器无法进入工作位置。(防止带负荷合闸)
2、高压开关柜内的接地刀在合位时,小车断路器无法进入工作位置合闸。(防止带接地线合闸)
3、高压开关柜内的真空断路器在合闸工作时,盘柜前后门用接地刀上的机械与柜门闭锁。(防止误入带电间隔).
4、高压开关柜内的真空断路器在工作时合闸,接地刀无法关合投入。(防止带电合接地线)
5、高压开关柜内的真空断路器在工作合闸运行时,无法退出小车断路器的工作位置。(防止带负荷拉刀闸)
四,产品分类
1,KYN61-40.5型铠装移开式交流金属封闭开关设备
(1)产品用途
该产品适用于三相交流50Hz,40.5kV单母线分段电力系统中,在发电厂、变电所及工矿企业、高层建筑的变配电中作为接受和分配电能之用,并对电路实行控制、保护和监测,满足IEC60298,DL404等标准的要求,并具备完善的"五防"功能。
(2)使用条件
1、周围空气温度上限+40℃ 下限-10℃
2、海拔高度:不超过1000m
3、湿度
相对湿度:日平均值不大于95%,月平均不大于90%
饱和蒸气压:日平均值不在于2.2×10 Mpa,月平均不大于1.8×10 Mpa;
4、地震烈度不超过8度;
5、周围空气应不受腐蚀性、可燃气体、水蒸气等明显污染;
6、无经常性的剧烈震动。
当开关柜使用条件超出以上规定,由用户与制造厂协商确定。
(3)产品特点
1、采用热缩绝缘材料及环氧涂覆绝缘工艺,优化电极形状,柜体结构紧凑,缩小占地面积;
2、开关柜柜体选用优质冷轧钢经数控钣金加工成形后,通过高强度螺栓螺母和铆螺母连接而成,构件表面采用喷塑或镀锌工艺;
3、可配用国产ZN85-40.5真空断路器和法国SF1、SF2型及FP系统六氟化硫断路器,以满足不同用户的需求;
4、开关柜各功能小室均采用金属板封隔,并设有独立的压力释放通道;
5、断路器、接地开关等操作均可在开关柜关闭情况下进行,即可实现关门操作;
6、开关柜的结构适应性强,主接线方案可达到198种以上,能满足不同用户需要;
7、手车、断路器、接地开关和后柜门之间设有防止误操作的机械联锁装置,"五防"功能齐全,安全可靠。
(4)主要技术参数
额定电压40.5KV
额定频率 50Hz
主母线额定电流 1250A、1600A、2000A
分支母线额定电流 630A、1250A、1600A
额定绝缘水平(1min工频耐压:相间、相对的95KV,一次隔离断口115KV。雷电冲击耐受电压:相间、相对的185KV,一次隔离断口215KV。辅助控制回路1min工频耐压:2KV)
外型尺寸(宽*深*高) 1400*2800(3000)*2800
2,铠装移开式交流金属封闭开关设备
(1)产品用途
本开关设备适用于3.6~12kV三相交流50Hz单母线及单母线分段系统的成套配电装置,主要用于发电厂、中小型发电机发电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等,实行控制、保护、监测之用。本开关设备符合GB3906,DL404标准及国际IEC298。
本开关柜可配用VD4型、VB2型、VS1型、HVF(韩国现代)、EV12型真空断路器,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处于闭合位置关合断路器、防止误入带电隔离室、防止在带电时误合
(2)使用条件
1、环境温度 -10℃至+40℃
2、海拔高度:不超过1000m
3、湿度
相对湿度:日平均值不大于95%,月平均不大于90%
4、地震烈度不超过8度;
5、周围空气应不受腐蚀性、可燃气体、水蒸气等明显污染;
6、无严重污秽及经常性的剧烈振动。
7、在超过GB3906和本标准规定的正常的环境条件下使用时,由用户和制造厂协商。
(3)产品特点
1、坚固可靠的五防联锁装置,在关闭的面板上也可操作断路器,通过观察窗可看到断路器所处的状态;
2、功能齐全的手车,100%手车互换性,具操作轻巧,动作平稳;
3、维护简捷,易于安装母线和电缆,可升降的转运车,手车的推进,抽出和运输非常方便;
4、全组装式的开关柜使用敷铝钢板,耐腐蚀、抗氧化,采用多重折边工艺,保证高的强度的刚度。
(4)主要技术参数
额定电压 10KV
最高电压 12KV
额定绝缘水平(1min工频耐压:对地及相间42KV,一次断口间48KV。雷电冲击耐受电压:对地及相间75KV,一次断口间85KV。)
4S热稳定电流 31.5KA
主母线额定电流 630A、1250A、1600A、2000A、2500A、3150A
防护等级 外壳为IP4X,手车室门打开时为IP2X`
3,ZBW系列户外箱式组合变电站,
(1)产品用途
ZBW 系列组合(箱)式变电站 是由高压开关设备、低压开关设备、配电变压器、电能计量设备等组合成紧凑的成套配电装置,用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田有及临时施工用电等场所。作配电系统中接受和分配电能之用,在配电系统中,可用于环网配电系统,也可用于双电源或放射终端配电系统。是城市变电站建设和改造的新型成套设备。
本系列组合式变电站符合SD320-92《箱式变电站技术条件》和ZBK4001-89《组合式变是站》标准。
(2)使用条件
1、湿度:相对湿度:日平均值不大于95%,月平均不大于90%
2、地震:地震水平加速度不大于0.3g;
3、周围空气应不受腐蚀性、可燃气体、水蒸气等明显污染;
4、无经常性剧烈振动。
5、安装地点的倾斜度不大于3度
6、超出本文件的规定时,由用户和制造厂协商解决。
(3)产品特点
1、采用上下自然风对流、横向自然风对流及底部特种风机强迫风冷三种冷却措施,温升有很大的裕度;
2、重量轻、体积小、刚度高;
3、模块化:高低压电器室、变压器室、计量箱、电容柜各成模块,可按用户需要选用组合;
4、外形美观,噪音小,和周围环境协调一致并增加美观;
5、功能强大,设施齐全,高压可满足环网供电,低压室可有 8 路动力出线和 4 路照明出线
6、高低压操作走廊达 1 米宽,四面均有向外开的门,操作、维修十分方便;
7、适应性强,可以满足不同设计方案、不同客户的要求。可配用任何一种 10kV 高压环网开关柜;低压室具有低压成套开关设备的总体功能,任客户配用不同类型的低压开关设备;变压器客配用有油枕的或全密封的或干式的变压器,变压器容量为 50~1250kVA 。
(4)主要技术参数
额定电压高压电器:6;10KV 变压器:6(10)04KV 低压电器:0.4KV
额定容量 变压器:50KVA~1250*2KVA
额定电流 高压电器:200A~630A 低压电器:100A~3000A
额定开断电流 高压电器:负荷开关400A-630A,组合电器取决于熔断器. 低压电器15A-63A
额定短时耐受电流(KAX S) 高压电器20*2 12.5*4 变压器:200-400KVA >400KVA 低压电器15*1 30*1
额定峰值耐受电流(KA)31.5;50 变压器200-400KVA >400KVA 低压电器 30 63
额定关合电流(KA) 31.5;50
工频耐压(1min)KA 高压电器 相间及对地:42 隔离断口:48
变压器 油浸式35 干式28 低压电器 ≤300V时,2 >300V时,2.5
噪声水平dB 变压器:油浸式<55 干式<65
4,箱固定式交流金属封闭开关设备
(1)用途
箱型开关柜适用于3.5-12KV交流三相50HZ的单母线系统中,作为接收和分配电能之用.该开关柜为户内装置,系不靠墙安装.特别适用于频繁操作的场合.
(2)产品特点
1:符合国家标准《3~35KV交流金属封闭开关设备》和DL404《户内交流高压开关柜订货技术条件》要求,也满足国际标准IEC298《1KV以上52KV以下交流金属封闭开关设备和控制设备》的要求,并且具有两部提出的"五防"强制闭锁功能。
2:该产品吸收了国外先进技术,针对目前我国现有同类开关柜在运行中发生的事故率较高和体积庞大等问题而自行设计研制。具有体积小,仅普通开关柜体积的60%,断路器可靠性高、性能好,"五防"闭锁机构可靠、简单等优点。
(1)用途特点:
防误型开关柜适用于3.6及10千伏交流系统中作接受与分配电能之用,具用五种防止误操作功能:防止走错间位、错分错合断路器;防止带负荷分、合隔离开关;防止误入带电间隔;防止带电挂是线;防止带地线合闸。
额定电流:3000A以下
电流种类:三相50Hz交流
主母线类型:单母线、单母线加旁母
(2)使用环境
1、安装高度不超过海拔1000米
2、周围介质温度不高于+40度,不低于-20度
3、室内相对湿度不超过85%
4、没有导电尘埃与能破坏金属和绝缘的气体的场所
5、没有危险爆炸的场所
6、没有剧烈震动及颠簸,且垂直斜度不超过5度的超所
6,户内交流高压六氟化硫环网开关设备
(1)产品用途
环网柜适用于三相交流50Hz,额定电压12kV的户内配电装置。广泛应用于工业及民用电缆环网及供电末端。
特别适用于小型二次配电站、开闭所、工矿企业、城市居民小区、机场、铁路、隧道、高层建筑等电力系统中作为接受和分配电能之用。
(2)产品特点
1:户内交流高压六氟化硫环网开关设备是新一代以六氟化硫负荷开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备。
2:环网柜具有结构简单、操作灵活、联锁可靠等特点,对各种不同的应用场合、不同用户要求均能提供令人满意的技术方案。传感技术和最新保护继电器的采用,加上先进的技术性能及轻便灵活的装配方案,可以完全满足市场不断变化的要求。
(3)主要技术参数
额定电压KV 负荷开关柜 12 组合电器柜 12
额定频率Hz 负荷开关柜 50 组合电器械 50
额定电流A 负荷开关柜 630 组合电器柜125
额定短路关合电流KA 负荷开关柜50 组合电器柜80
回主路电阻μΩ 负荷开关柜≤400 组合电器柜≤400
额定绝缘水平KV: 1min工频耐受电压相间,相对地42 断口48;
雷电冲击耐受电压 相间,相对地75 断口85
辅助回路1min工频耐受电压KV 负荷开关柜2 组合电器柜2。
