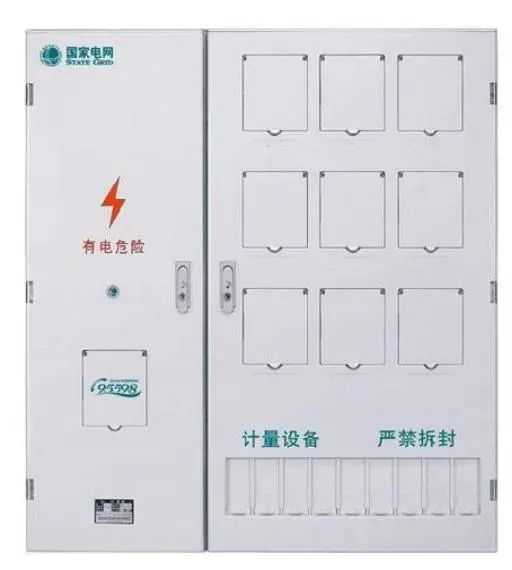

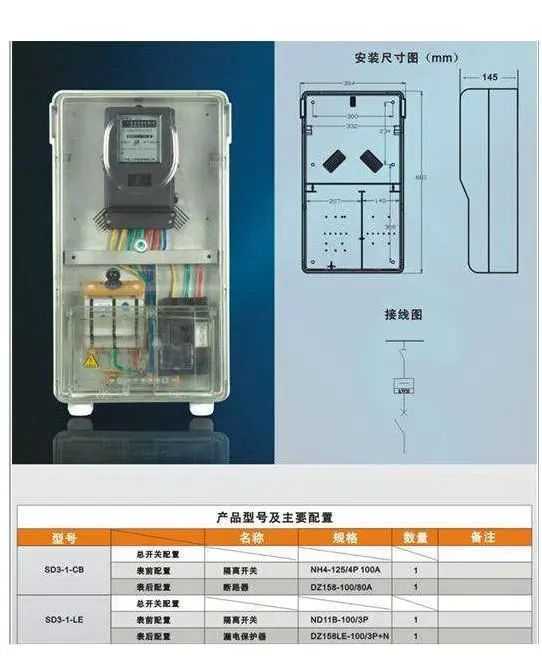

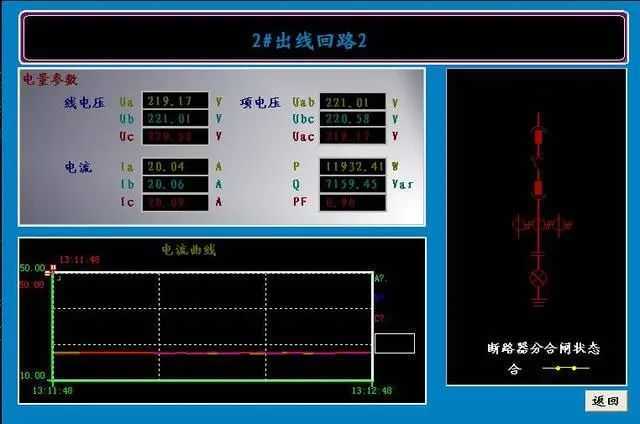

2.3 计量柜
计量柜是用于计量电能的消耗量，每种型号都是有电能计量专用柜。它装有三个仪表：有功电度表、无功电度表和一个电压表，并有一个电力定量器（DSK）。
2.3.1 电能计量柜的基本要求参数
（1） 额定电压：整体式电能计量柜和计量互感器柜，以其主电路的额定电压表示，有：0.38kv ,6kv , 10kv, 35kv。
（2） 额定频率为50Hz。
（3） 额定电流：
1)整体式电能计量柜和计量互感柜，以其主电路的额定电流标示，有：630A,800A,1000A三挡；
2）计量仪表柜，以互感器的额定二次电流标示，1A或5A.
（4）准确等级：计量柜内计量仪表的准确级表示，有0.5级、1.0级两级。
（5）综合误差：根据电能计量装置类别确定，有±0.70级、±1.20级两级。
2.3.2 电能计量柜的基本技术要求
（1）整体式电能计量柜，可由单个柜或几个柜并列组合而成。其外形及结构与相邻的高、低压开关成套设备协调配合。
（2）分体式电能计量柜，由单个柜或几个柜组合而成。当与高、低压开关成套柜并列安装时，其外形及结构应相邻的高、低压开关成套设备协调配合。分离安装的计量仪表柜，宜采用定型的柜作外壳。
（3）电能计量柜的防护等级不应低于GB4208规定的IP20级。
（4）电能计量柜应落地固定安装，电能计量箱可以采用挂墙式安装。
（5）计量电能互感器电路
1）电能表及其他设备。应分别接于各自的专用二次绕组。
2）二次负载不应超过额定输出。且不应低于额定输出的25%。
3）计量电路，应先经实验合格后再接入电能表。
（6）计量电压互感器电路：
1）电能表及其他设备。应分别接于各自的专用二次绕组。
2）二次负载不应超过额定输出。且不应低于额定输出的25%。
3）整体式电能计量柜计量互感器的二次侧不应装设熔断器（自动开关）和串接隔离开关的辅助触头；计量互感器柜的出线侧可以装设快速熔断器（自动开关），但不应串接隔离开关的辅助触头。
4）计量电路，应先经实验盒后再接至电能表。
5）计量电路不应作
为辅助单元的供电电源。
6）计量电路中应装设失压计时器。
（7）二次导线不应有中间接头。多股导线的端头应搪锡。
（8）整体式电能计量柜应装设防止误操作的安全联锁装置。
（9）电气接地应符合安全技术规定。
（10）信号灯和按钮的颜色应采用：合闸为红色，分闸为绿色。
（11）计量电压互感器的隔离开关操动机构上应装设机械型子挂锁。
（12）电能计量柜的门上应装设机械型子弹门锁和备有可铅封的设施。
（13）仪表观察窗应采用无色透明的玻璃，面积应满足抄表和监视的要求。
（14）电能计量柜内应设置观察和检修用的照明灯具。
（15）电能表应固定安装在电能夹具上。
（16）可移动部件与固定部分间的连接导线中间不应有接头；经常需要拆卸部件的连接导线，其长度有适当裕度。

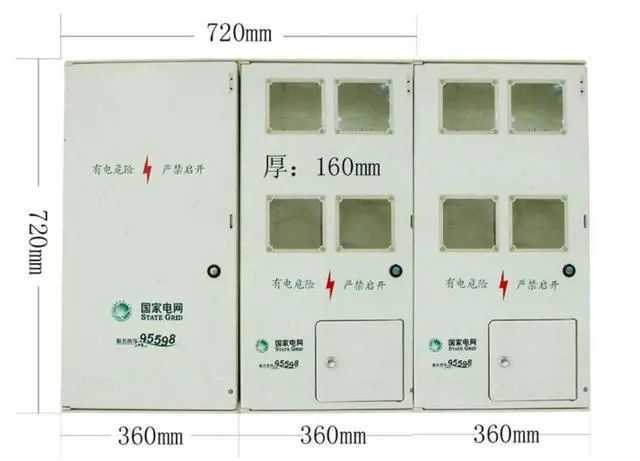

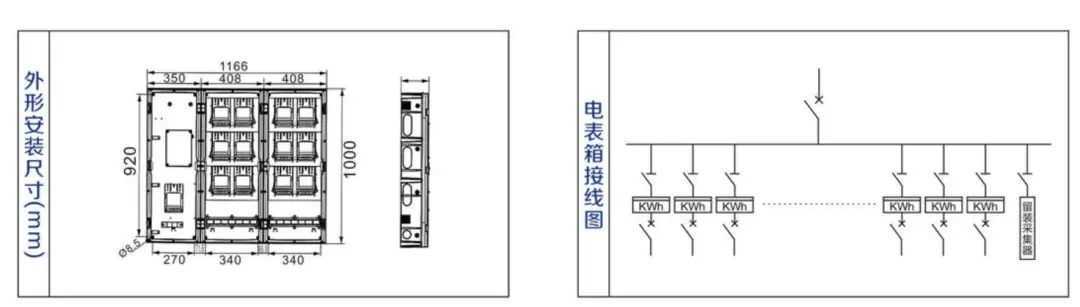

（17）电能表安装高度及间距：
1）电能表距地面不应低于600mm。
2）电能表与电能表之间的水平间距不应小于80 mm.。
3）电能表与试验盒之间和垂直间距不应小于40mm。
（18）壳体和机械组件应具 足够的机械强度，在储运、安装、操作、检修时不应发生有害的变形。
（19）柜中各单元之间宜以隔板或以箱（盒）式组件区分和隔离。
（20）柜式结构的电能计量柜顶部应设置吊装用挂环。
（21）电气设备及部件应选用符合其产品标准要求优质产品。
（22）电能计量柜应做出厂检验和型式检验。
