一、柱上变压器安装

1.柱上变压器台采用双杆等高布置方式，常用电杆为12米、15米非预应力混泥土杆，变压器安装方式为侧装，高压引线为架空绝缘线侧面引下。

2.变压器、综合配电箱中心线位置应与槽钢中心线保持一致。

3.变压器、综合配电箱水平倾斜不大于台架根开的1/100。

二、变压器成套配送

1.所有配农网工程、大修技改工程涉及成套台区建设，物资供应严格履行到货清点验收工作，要求供应商对铁附件、螺栓、避雷器、跌落式熔断器、绝缘子、金具、接地体等按台装箱打包供应，接线端子、接地线夹、高低压导线、接地上引线（4米扁铁）按供应商合同总数量供应至工厂化预制车间，物资部负责通知供应商，各单位业主方负责监督落实。通过物资配送管控，现场安装只运输变压器、综合配电箱、安装附件一套、成套预制装置一套四部分，做到现场安装材料合格，杜绝发生材料混用错领现象。

2.成套变压器辅材要对照招标公告附件逐件核对验收，包含变压器安装中需要的横担、螺栓、令克、避雷器、综合配电线、导线、金具等，重点关注变压器高低压桩头、令克、避雷器、计量装置、并沟线夹护具要齐全，低压电缆YJLV-1kV-4*150每台变压器30米，接地体含4米上引线、4根接地极、45米扁铁，4副低压出线电缆固定支架，15mm*10000mm不锈钢扎带一套。

三、杆塔组立

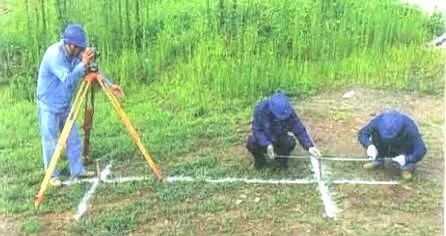

1.杆塔应组立在线路正下方，不允许出现线路侧方垂直方式架设，应采用经纬仪、钢卷尺等设备标定基坑的中心桩、方向桩、辅助桩，用白石灰标画出坑口轮廓线。

2.基坑深度的允许偏差应为+100mm、-50mm，杆塔组立后按埋深标记测量校核。

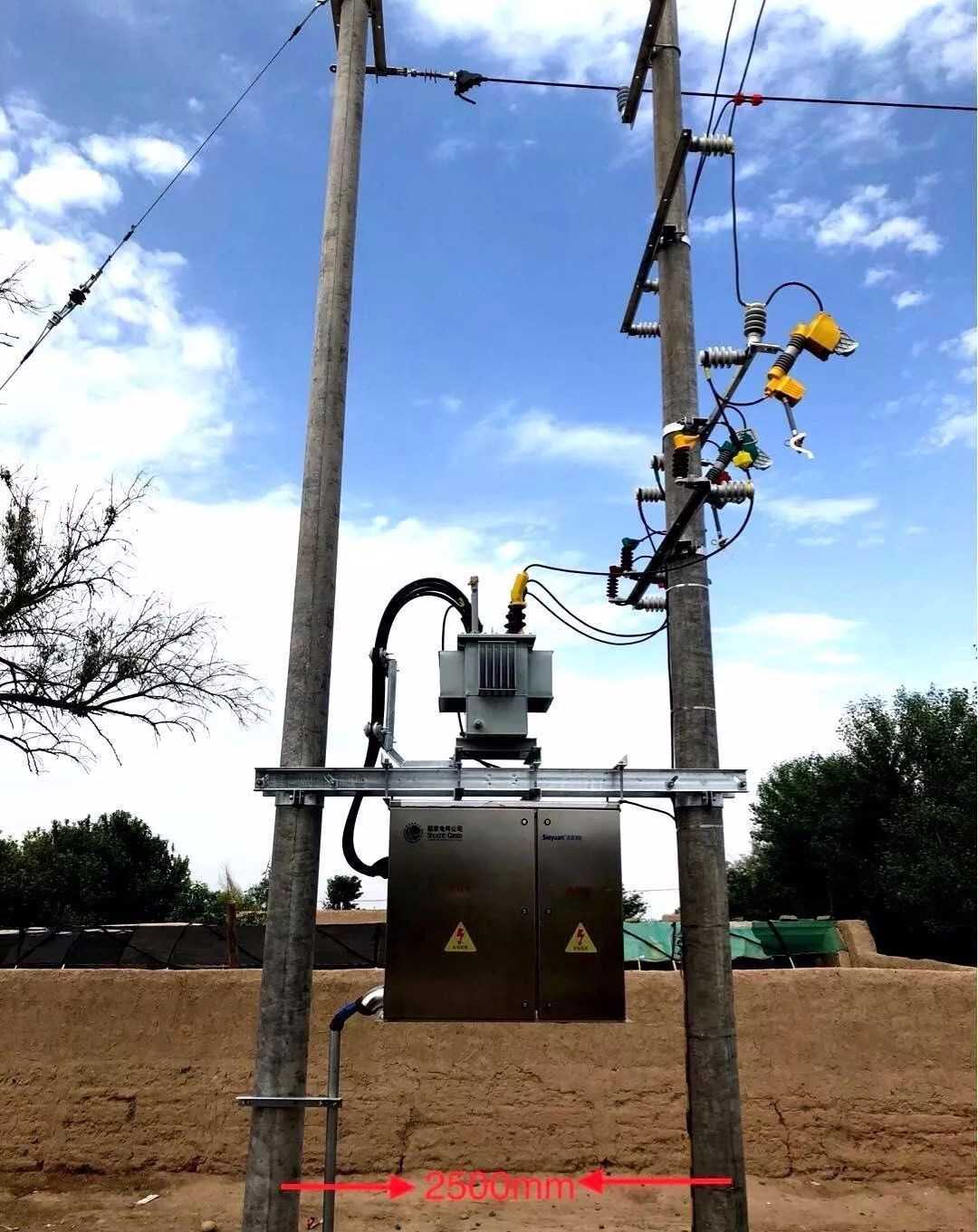

3.根开2500mm，根开误差不超过±30mm，迈步不应大于20mm。

4.变台安装所属原线路杆高小于12米时，安装位置前后杆塔考虑高度过度措施，避免变台杆塔组立埋深不符合要求。

四、横担安装

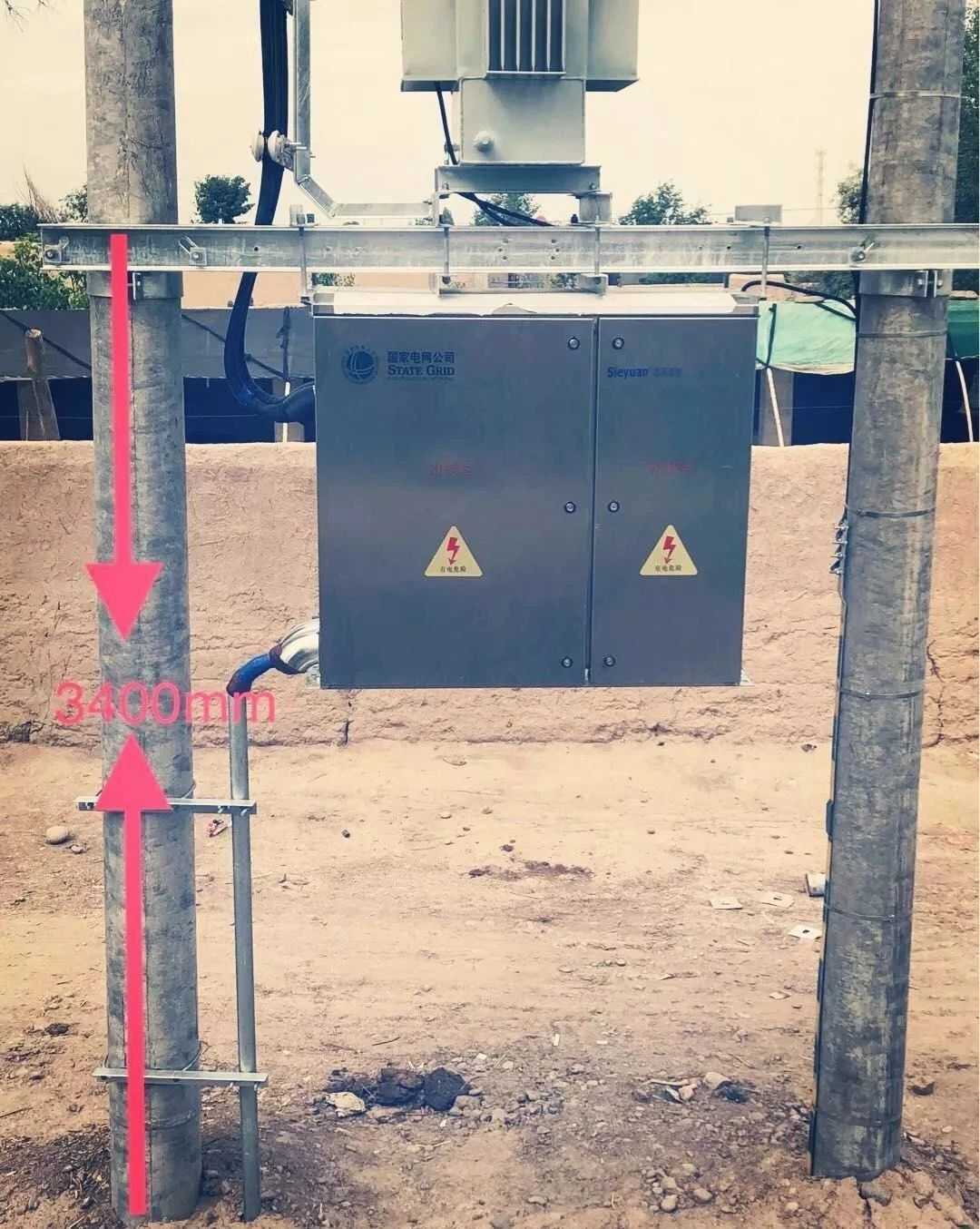

1.变压器槽铁横担下沿距离地面3400mm。横担端部上下歪斜不应大于20mm；端部左右扭斜不应大于20mm。

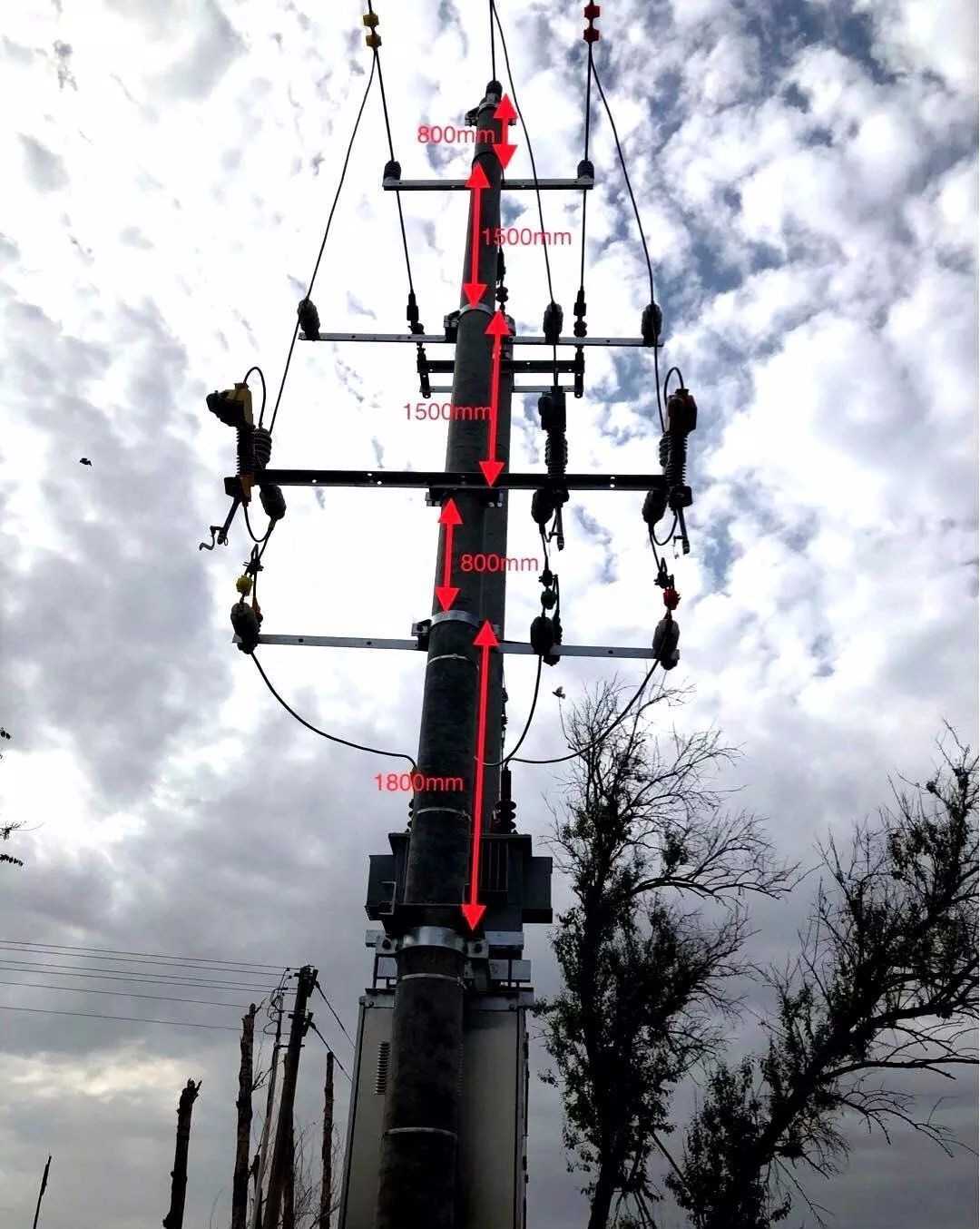

2.杆顶铁帽底部距离杆顶150mm，直线横担距离杆顶800mm，10千伏、0.4千伏架空绝缘线路同杆架设时，低压横担距高压横担垂直距离为1500mm。

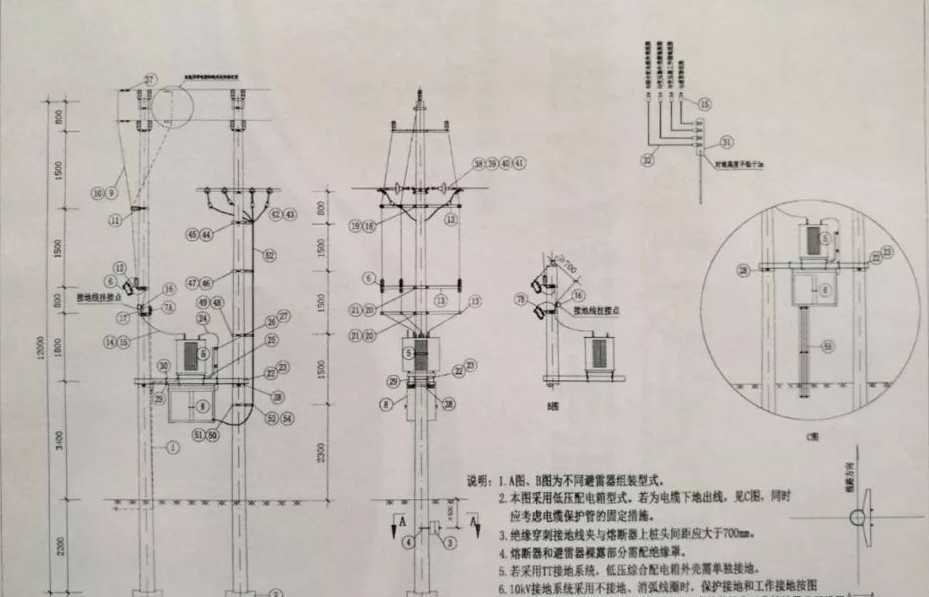

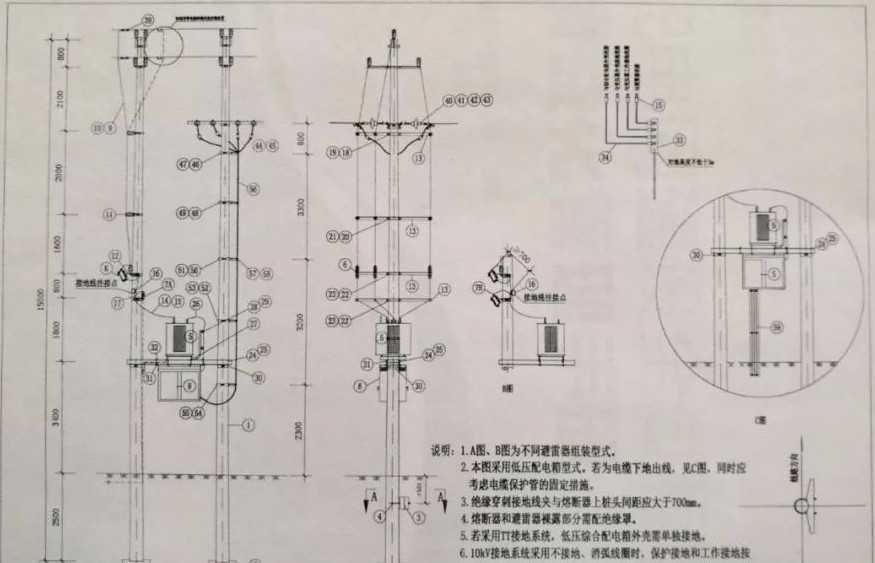

3.12米电杆安装1条引线横担，15米电杆安装2条引线横担，横担间距严格按照组装图尺寸安装。

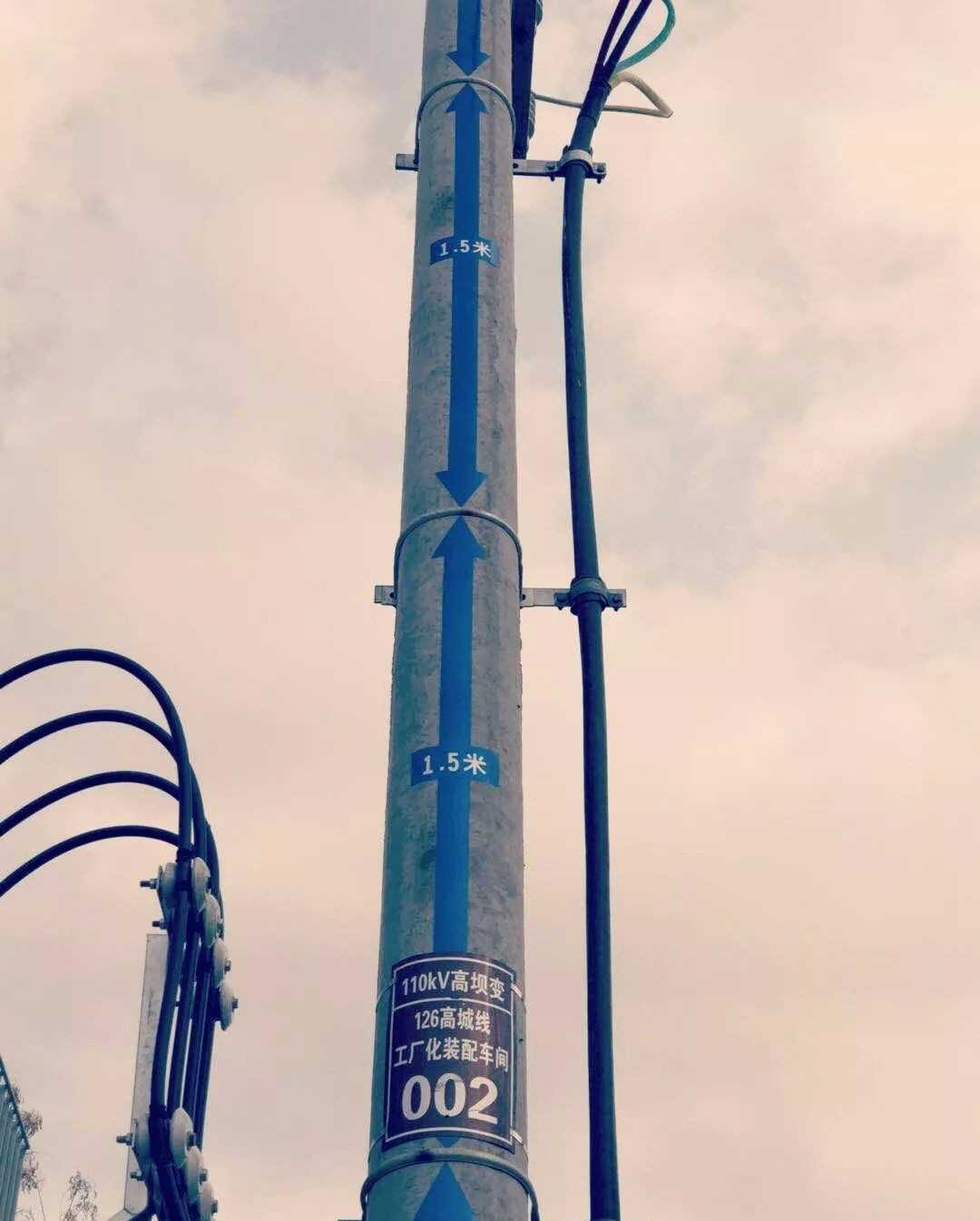

4.对低压架空线路，低压出线电缆支架，由下向上第一副距离地面2300mm，其余支架每两副间距1500mm。

5.对低压电缆线路，采用镀锌钢管保护，装设2副电缆支架，用于固定镀锌钢管。一副距离地面500mm，另一副距离综合配电箱下沿500mm。

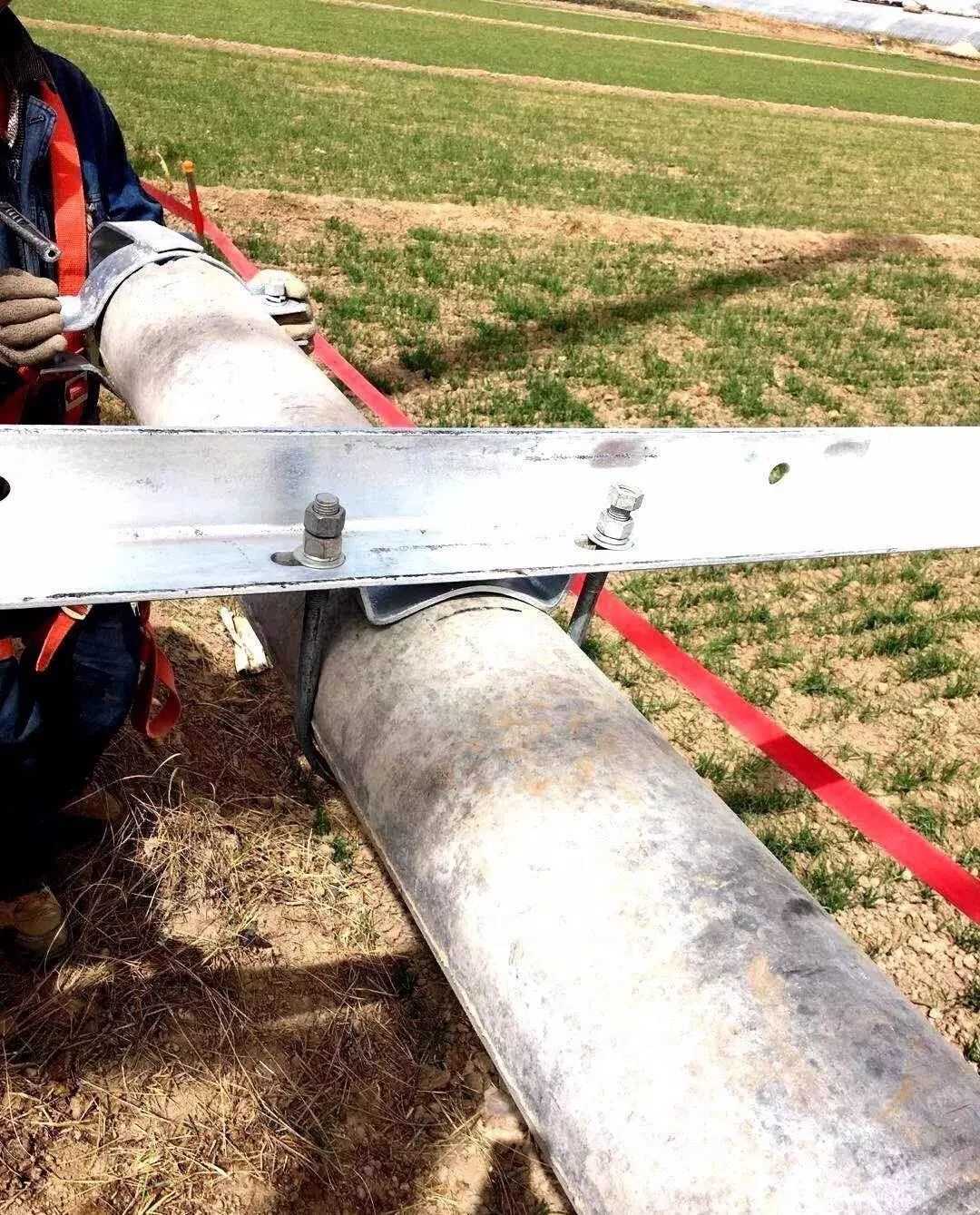

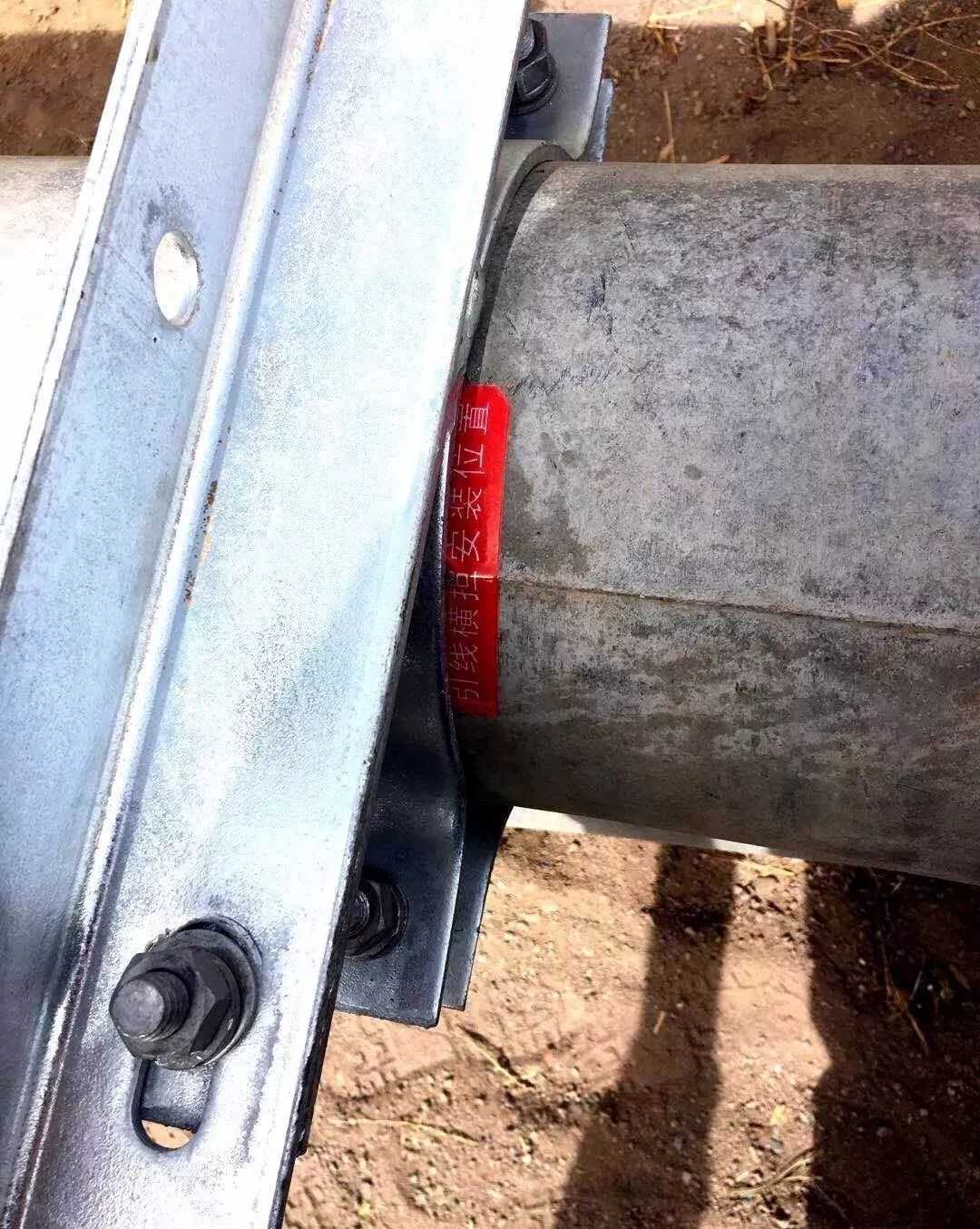

6.横担、电缆支架安装建议电杆组立前采用记号笔、即时贴标注安装位置，做到安装尺寸精准。

五、引线工艺

1.引流线应松紧适度，弧度一致，顺直美观。

2.跌落式熔断器上柱头至支柱绝缘子之间引流线长度为750mm；跌落式熔断器下柱头至支柱绝缘子之间引流线长度为650mm；避雷器引线550mm，固定避雷器引线的异型并沟线夹距支柱绝缘子30mm，异型并沟线夹距接地线夹30mm。

3.引线和设备柱头连接不应过紧或过松，不应使设备柱头产生外加应力。

4.高低压引流线与变压器连接时均使用平板式变压器专用线夹。

5.变压器架设在终端杆时，拉线侧禁止安装高压引线，低压线路和高低压线路同杆垂直架设时，严禁将变压器支撑双杆作为低压终端杆使用。

6.综合配电箱进出线管口要求采用φ150、φ90 热缩护管热缩，长度均为250mm，搭接尺寸为100mm。

7.低压引流线安装时，要有一定的滴水弯，同时低压引流线和变压器槽钢、电杆最小净空距离不得小于50mm。

六、绑扎工艺

1.引流线“回头”绑扎与绝缘子应接触紧密，无缝隙。

2.绑扎应符合“前三后四双十字”的工艺标准。

3.扎线按相色对应绑扎，应采用不小于2.5mm²的独股铜芯线，严禁使用裸导线绑扎绝缘导线。

七、接地敷设

1.接地网沟槽开挖深600mm，宽400mm的环形沟槽。

2.接地连接应采取焊接方式，并做防腐处理，接地扁铁焊接长度不应小于扁铁宽度的2倍。

3.接地引线与接地体连接时，从上向下顺序为避雷器接地、变压器中性点接地、变压器外壳接地、综合配电箱接地。

4.所有接地引线顺杆引下时，应排列有序、美观，顺杆分段用扎带固定，横向接地线全部在槽铁槽口内。

5.接地引线绑扎共7道，从下向上，第一道距离地面500mm，其余六道相间700mm。

八、螺栓安装

1.顺线路方向安装的螺栓应从电源侧穿入。

2.横向垂直线路方向安装的螺栓面向负荷侧由左向右穿入。

3.垂直地面方向安装的螺栓由下向上穿入。

4.配变槽铁螺栓采用“一平一弹双螺帽”进行固定。

5.托箍螺栓采用“二平一弹双螺帽”进行固定，穿向要求有内向外。

九、标牌悬挂

1.配变台区要求悬挂警示牌、项目概况牌、运行编号牌共3块标示牌。

2.配变台区标示标牌采用钢扎带安装，固定牢靠。

3.面对变压器，项目概况牌安装在变压器槽铁横担的中心位置，由左向右分别为警示牌、项目概况牌、运行编号牌，间距600mm。
