配电箱一级、二级、三级是什么意思？

配电箱一级、二级、三级是什么意思？

配电是在电力系统中直接与用户相连并向用户分配电能的环节。配电系统由配电变电所、高压配电线路、配电变压器、低压配电线路以及相应的控制保护设备组成。

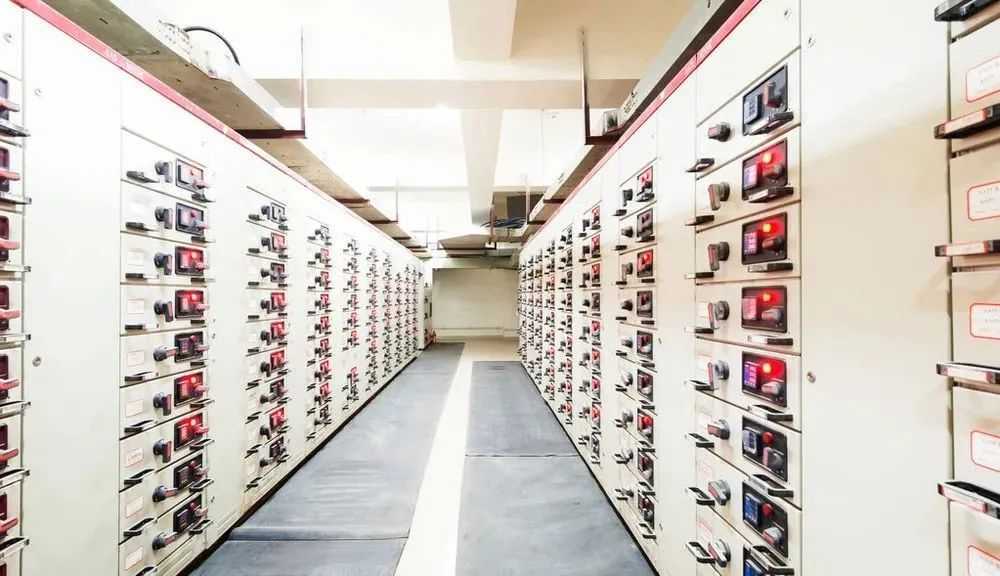

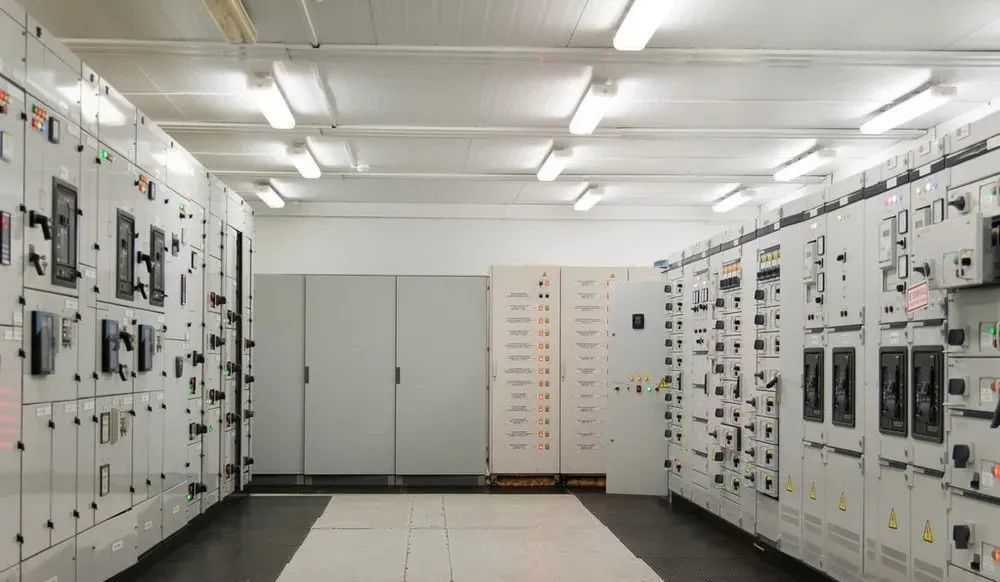

一级配电设备，统称为动力配电中心。它们集中安装在企业的变电站，把电能分配给不同地点的下级配电设备。这一级设备紧靠降压变压器，故电气参数要求较高，输出电路容量也较大。

二级配电设备，是动力配电柜和电动机控制中心的统称。动力配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。

末级配电设备总称为照明动力配电箱。它们远离供电中心，是分散的小容量配电设备。

一级、二级、三级配电箱区别

在此先说一下临时用电，临时用电就是在某个地方施工需要用电，临时搭建的变电所用电设备。再由各级配电箱分支到各个用电现场。配电箱分为三种一级配电箱、二级配电箱、三级配电箱。

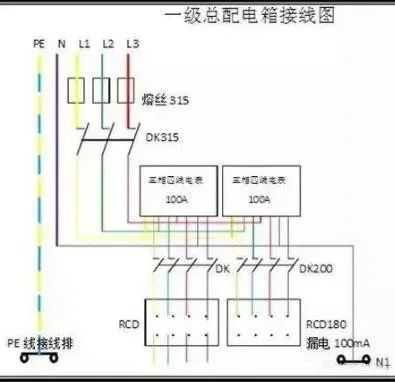

一级配电箱：就是从变压器引入三相电源，地线，零线。

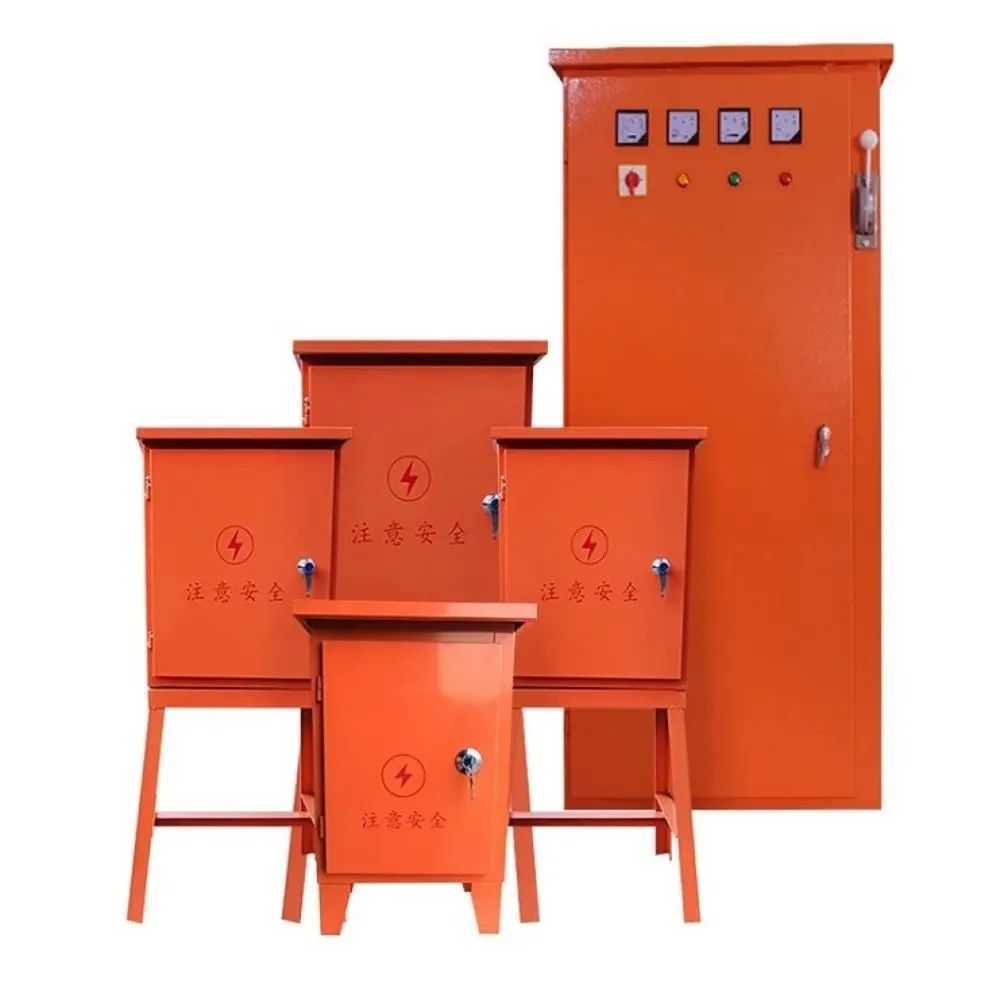

一级配电箱：施工用电配电柜作建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的，非常适合各类达标工程采用。一级柜采用下进下出线，前开门，主母线采用铜排连接。

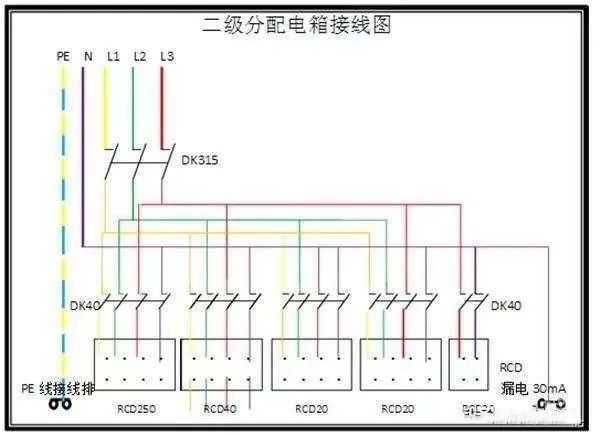

二级配电箱：就是从一级配电箱电源线至用电点附近。

一般负责一个供电区域。二级箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。

三级配电箱：就是电器设备自身的控制柜

三级配电即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。

做个假设：有一个新建的小区引进一条10kV进线，建了一个配电室，从变压器低压端出线0.4kV到配电柜（一级配电柜箱），再引出线到每栋楼的配电箱（二级配电箱），再出线到每个单元楼的配电柜（三级配电箱），最终入户。一般一级配电不允许直接带用电设备，二级配电后面会带动力设备，因为它是三相电，三级配电就是市电了。至于里面的设备有一定的差异：一级配电柜里面一般有隔离刀闸、断路器、漏电保护器等；二级里面是一个大的三相断路器；三级是单相的断路器。当然这是举例子，实际情况要根据不同的用电负荷来选设备。
